소형 모터 코일
CAMCORDER, VIDEO, DIGITAL CAMERA, PAGER, 휴대폰, 프린터, 반도체 장비 등에 사용되는 소형 MOTER COIL로써 USER의 주문 사양에 따라 WINDING M/C 및 JIG를 자체 설계 제작하여 제품을 생산 공급합니다.
| SERIES |
SIZE(가로×세로×높이) 단위 : ㎜ |
MAGNET WIRE(선경) 단위 : ㎜ |
RESISTANCE(R) |
적용 MODEL |
| A-01 |
50×80×0.15 |
Ø0.10~0.15 |
0.10~3.0Ω |
공작기계, 반도체 장비 등 |
| 2 |
46×64×0.5 |
0.03~0.08 |
0.10~5.0 |
비디오 헤드 드럼 |
| 3 |
35×52×0.2 |
0.03~0.08 |
0.05~3.0 |
캠코더, 프린터 등 |
| 4 |
36×40×0.5 |
0.03~0.08 |
0.05~3.0 |
디지털 캠코더, 디지털 카메라 |
| 5 |
22×24×0.8 |
0.09~0.18 |
0.5~4.0 |
발전기, 충전기 |
| 6 |
12×18×0.5 |
0.10~0.18 |
10~30 |
PAGER, 휴대폰용 진동 모터 |
RF 카드 안테나 코일
ID CARD, BUS CARD, 지하철 및 철도CARD, 신용카드, COMBI CARD 등에 사용되는 제품으로써 IC 용량 및 주파수 내역에 따라 제품을 설계 제작하여 생산 공급합니다.
| SERIES |
SIZE(가로×세로×높이) 단위 : ㎜ |
MAGNET WIRE(선경) 단위 : ㎜ |
INDUCTANCE(L) |
적용주파수 |
적용 MODEL |
| B-01 |
50×80×0.15 |
Ø0.10~0.15 |
3.6mH |
13.56㎒ |
교통카드, COMBI CARD 등 |
| 2 |
46×64×0.5 |
0.03~0.08 |
4.8mH |
125㎑ |
ID CARD |
| 3 |
35×52×0.2 |
0.03~0.08 |
5mH |
125㎑ |
ID CARD |
| 4 |
36×40×0.5 |
0.03~0.08 |
4.2mH |
125㎑ |
ID CARD |
| 5 |
22×24×0.8 |
0.09~0.18 |
3.6mH |
13.56㎑ |
교통카드 |
| 6 |
12×18×0.5 |
0.10~0.18 |
3.6mH |
13.56㎑ |
교통카드 |
READER COIL
주파수 대역 125㎑ 및 13.56㎒에 사용되는 단말기용 READER COIL로써 방범기기, 신용정보 조회기, 출입문 및 지하철, 철도, 버스 단말기 등에 사용되며 USER의 사양에 따라 SIZE 및 전기적인 특성을 설계 및 제품 생산하여 공급합니다.
| SERIES | SIZE(가로×세로×두께)단위 : ㎜ | 측정주파수 | INDUCTANCE(L) | 적용MODEL |
|---|
| C-01 | □50×80×2 | 125㎑ | 1.62mH | CARD READER |
| 2 | 60×100×3 | 125㎑ | 1.4mH | CARD READER |
| 3 | 46×100×3 | 125㎑ | 1.35mH | CARD READER |
| 4 | 25×40×3 | 125㎑ | 1.62mH | CARD READER |
| 5 | 80×120×3 | 125㎑ | 1.2mH | CARD READER |
BUZZER COIL
PAGER, 휴대폰 등에 적용되는 BUZZER에 사용되는 COIL로써 USER의 주문사양에 따라 WINDING JIG 및 제품을 설계, 제작하여 공급합니다.
| SERIES | SIZE(가로×외경×높이)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | RESISTANCE(R) | 적용MODEL |
|---|
| C-01 | Ø1.3×3.5×0.5 | Ø0.04~0.07 | 10~25Ω | BUZZER |
| 2 | 1.4×3.8×0.6 | 0.04~0.07 | 10~30 | BUZZER |
| 3 | 1.5×4.0×0.8 | 0.04~0.07 | 7~20 | BUZZER |
| 4 | 1.6×4.5×1.0 | 0.04~0.07 | 5~15 | BUZZER |
SENSOR COIL
동전인식기, 공준전화기, 자판기, 공작기계, 계측기 등에 사용되는 SENSOR에 적용되는 COIL로써 USER의 사양에 따라 W/D JIG 및 제품을 설계 제작하여 생산 공급합니다.
| SERIES | SIZE(가로×외경×두께)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | INDUCTANCE(L) | 적용MODEL |
|---|
| E-01 | Ø6×12×1.2 | Ø0.14 | 1.42mH | 공준전화기, 자동판매기 |
| 2 | 8×14×1.4 | 0.14 | 1.62mH | 공준전화기, 자동판매기 |
| 3 | 14×16×1.3 | 0.13 | 1.12mH | 계측기 |
| 4 | 10×16×1.5 | 0.15 | 1.8mH | 공작기계 |
| 5 | 12×26×0.8 | 0.12 | 980mH | 계측기 |
LINEAR SERVO MOTOR COIL
공장기계, 반도체 장비, 자동화 설비등에 사용되는 LINEAR SERVO MOTOR에 적용되는 제품으로써 USER 사양에 따라 WINDING JIG 및 성형 JIG를 제작하여 제품을 생산 공급합니다.
| SERIES | SIZE(가로×세로×두께)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | 측정주파수 1㎑INDUCTANCE(L) | 적용MODEL |
|---|
| G-01 | Ø45×80×2 | Ø0.20~0.80 | 10uH~1mH | LINEAR SERVO MOTOR COIL |
| 2 | 45×80×1.5 | 0.20~0.80 | 10uH~1mH | LINEAR SERVO MOTOR COIL |
| 3 | 40×70×1.5 | 0.20~0.80 | 10uH~1mH | LINEAR SERVO MOTOR COIL |
| 4 | 35×75×1.8 | 0.20~0.80 | 10uH~1mH | LINEAR SERVO MOTOR COIL |
| 5 | 50×75×1.8 | 0.4~1.2 | 500uH~5mH | LINEAR SERVO MOTOR COIL |
| 6 | 50×90×3.5 | 0.4~1.2 | 500uH~5mH | LINEAR SERVO MOTOR COIL |
| 7 | 50×100×2 | 0.4~1.2 | 500uH~5mH | LINEAR SERVO MOTOR COIL |
| 8 | 50×120×2 | 0.4~1.2 | 500uH~5mH | LINEAR SERVO MOTOR COIL |
HARD DISK DRIVE COIL
컴퓨터 및 노트북 HARD DISK에 들어가는 제품으로써 저장용량 및 형태에 따라 USER의 사양대로 W/D JIG 및 제품을 설계 제작하여 생산·공급합니다.
| SERIES | SIZE(가로×세로×높이)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | 용량 | 적용MODEL |
|---|
| H-01 | □10×14×1.3 | Ø0.12~0.15 | 6.4G | NOTE BOOK |
| 2 | 20×16×1.6 | 0.12~0.18 | 200M | COMPUTER |
| 3 | 18×15×1.5 | 0.11~0.17 | 850M | COMPUTER |
| 4 | 22×21×1.8 | 0.10~0.20 | 1.2G | COMPUTER |
| 5 | 30×25×2.0 | 0.15~0.25 | 8G | COMPUTER |
| 6 | 25×18×1.4 | 0.18~0.32 | 20G | COMPUTER |
| 7 | 22×28×1.6 | 0.14~0.18 | 40G | COMPUTER |
SOLENOID COIL
반도체 장비, 계측기, 제어기 등에 사용되는 제품으로써 USER의 사양에 따라 W/D JIG 및 제품을 설계 제작하여 제품을 생산 공급합니다.
| SERIES | SIZE(가로×세로×높이)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | RESISTANCE(R) | 적용MODEL |
|---|
| F-01 | □20×25×3 | Ø0.15~0.30 | 1~30Ω | 반도체 장비 |
| 2 | 25×40×4 | 0.1×0.1~0.5×0.5 | 1~15 | 반도체 장비 |
| 3 | 2.0×4.0×10 | 0.03~2.0 | 5~50 | 계측기 |
| 4 | 4×15×6 | 0.10~0.35 | 5~20 | 제어기 |
| 5 | 8×12×2 | 0.08~0.20 | 5~30 | 제어기 |
CD PICK-UP COIL
CD-ROM, DVD-ROM, CD PICK-UP등에 적용됨으로써 USER의 사양에 따라 W/D JIG 및 제품을 설계 제작하여 생산 공급합니다.
| SERIES | SIZE(가로×세로×두께)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | INDUCTANCE(L) | 적용MODEL |
|---|
| K-01 | Ø6×8×0.7 | Ø0.06~0.12 | 3~15mH | PICK UP |
| 2 | 4×7×0.6 | 0.06~0.12 | 3~15mH | PICK UP |
| 3 | 5×8×1.2 | 0.08~0.13 | 3~15mH | PICK UP |
| 4 | | 0.08~0.14 | | CD ROM |
| 5 | | 0.07~0.13 | | DVD ROM |
소형 DY COIL
CAMCORDER, 카메라 등에 사용되는 제품으로써 USER의 사양에 따라 W/D JIG 및 제품을 설계 제작하여 생산 공급합니다.
| SERIES | SIZE(가로×세로×두께)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | RESISTANCE(R) | 적용MODEL |
|---|
| J-01 | Ø25×30×1 | Ø0.11~ 0.15 | 7~15Ω | CAMCORDER |
| 2 | 8×12×3 | 0.11~ 0.15 | 7~15 | CAMCORDER |
| 3 | 25×30×1 | 0.11~ 0.15 | 7~15 | CAMCORDER |
특수코일
고전압, 고온, 고습을 요하는 제품에 사용되며 자동차 부품, 공작기계 등에 사용됩니다.
USER의 사양에 따라 WINDING JIG 및 제품을 설계 제작하여 생산 공급합니다.
| SERIES | SIZE(가로×세로×높이)단위 : ㎜ | MAGNET WIRE(선경)단위 : ㎜ | 측정주파수 1㎑INDUCTANCE(L) | 적용MODEL |
|---|
| K-01 | □50×80×5 | Ø0.40~1.2 | 3~100uH | 자동차 브레이크 |
| 2 | 24×30×2 | 0.15~0.30 | 10~600 | 자동차 브레이크 |
| 3 | 65×85×1.5 | 0.14~0.35 | 20~800 | 공작기계 |
| 4 | 60×70×2 | 0.12~0.40 | 20~800 | 공작기계 |
| 5 | 10×40×1 | 0.10~0.25 | 500~1.5 | 공작기계 |

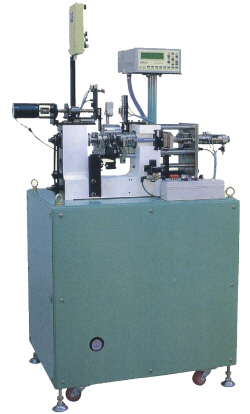

다기능 고정도 권선기 (KA-102)
- 동수, 권선, 이수 권선이 가능하며 어떤 고정도의 권선도 가능합니다.
Either same or different numbers winding is possible.
- 10개의 File(0~9)을 입력시켜 필요에 따라 호출하여 사용할 수 있습니다.
Automatic operation process by 10 programmable files.
- 1File당 500Step까지 입력이 가능합니다.
Max 500 command input steps per one file.
- 보조 Control Box가 있어 매우 편리하며 짧은 시간에 Setting이 가능합니다.
Fast and easier process set up by auxiliary control box.
- 초보자라도 쉽게 조작할 수 있도록 만들어졌습니다.
Easy to handle and leam to operate.
- 적용제품/Application
- HDD COIL (HARD DISK DRIVE COIL)
- 각종 MOTOR COIL
- RF COIL & READER COIL
- LINEAR SERVO MOTOR COIL
- COIN SENSOR COIL
- CD PICK-UP COIL & BUZZER COIL
- 소형 DY COIL
| 사양/Specification |
|---|
| Spindle 수 | No. of Spindle | 1축 |
| Spindle 회전수 | Max. rpm | 3000rpm |
| 정지정도 | Stopping prcision | ±1° |
| 최대권선의경 | Max. winding outer diameter | Ø40㎜(option : Ø80㎜) |
| 적용선재선경 | Applicable wires and dia of wires | Ø0.025~Ø0.4㎜ |
| 최대 Coil 권폭 | Max. winding width | 15㎜ |
| 권폭 분해능 | Winding width resolution | 0.01㎜ |
| Pitch 분해능 | Pich resolution | 0.0001㎜ |
| 전원 | Power supply | 단상(single-Phase)AC 220V±10% |
| 공기압 | Required pneumatic pressure | 4~5㎏/㎠ |
| 기계크기 | Machine dimension | 550(W)×770(D)×1300(H)㎜ |
| 중량 | Weight | 200㎏ |
